DSF30NG玻璃窯爐用光纖紅外測溫儀
規格：DSF30NG
單位：套
瀏覽次數：10982
性能標簽：
DSF30NG , 玻璃窯爐行業用光纖紅外測溫儀 , 大窯熱點用光纖紅外測溫儀 , 溫度范圍600°C~1800°C , 波長0.8μm~1.1μm
產品詳細描述
玻璃窯爐、玻璃熔爐專用型光纖紅外測溫儀
DSF30NG為二線制，DSF34NG為四線制
超低價格，玻璃行業常用型號
主要特點：
1、測溫范圍從600~1800°C
2、適合玻璃熔窯、冷卻部、前臉墻和投料機口的溫度測量。
3、光纖電纜(長度可達30米)環境溫度可高達250°C。
4、多種不同長度Inconel管的空氣吹掃器，可和光纖探頭安裝在一起。鏡頭可以很容易清潔或更換。
5、線性溫度輸出信號為標準的4-20mA，可以很容易集成到現有的測量和控制系統。
6、二線制帶電隔離USB接口的DSF30NG或帶RS-485接口四線制的DSF 34NG)。
典型應用
• 玻璃溫度測量
– 料道內內玻璃液溫度
– 投料機口玻璃液溫度
– 玻璃熔窯內玻璃液溫度
• 耐火磚溫度測量
– 熔窯側墻耐火磚
– 蓄熱室耐火磚
– 窯頂
技術指標
| 型號 | DSF30NG 二線制玻璃窯爐玻璃液紅外測溫儀 |
| 測溫范圍 | 600°C~1800°C |
| 子測溫范圍 | 在測溫范圍內可調, 最小跨度51°C |
| 光譜范圍 | 0.8μm~1.1μm |
| 光學系數 | FOH-G , 光圈D = 11mm |
| 距離系數 | > 100: 1 |
| 測量誤差 | 0.3 %測量值 (TU = 23 °C, ε = 1, t95 = 1s) |
| 重復精度 | 0.1 %測量值 (TU = 23 °C, ε = 1, t95 = 1s) |
| NETD | 0.1 °C (TU = 23 °C, ε = 1, t95 = 1 s) |
| 響應時間 (t95) | < 10 ms, 可調直到10 s |
| 發射率 | 0.05~1.00, 可調 |
| 存儲方式 | 最大值存儲, 通過接口可調 |
| 輸出 | 4-20mA, 線性溫度, 最大負荷: 700 Ω@24 V |
| 通信接口 | 電隔離USB接口 |
| 瞄準方式 | 無 |
| 軟件 | Windows.下軟件 PYROSOFT Spot |
| 可調參數 | 通過接口和軟件可調整：發射率、響應時間、溫度單位°C或°F、存儲值、子測溫范圍等 |
| 供電電源 | 24 V DC ± 25 % 24 V DC ± 25 % |
| 電耗 | 最大0.6 W 最大1.5 W |
| 運行溫度 | 0°C~70 °C (紅外測溫儀電子盒 ),可達250 °C (光纖電纜和光學探頭) |
| 存貯溫度 | –20°C~70 °C |
| 重量 | 約600g (無光纖電纜和光纖探頭 ) |
| 尺寸 | 約110mm x 70mm x 30mm |
| 外殼 | 鑄造外殼 |
| 防護等級 | IP 65 (DIN 40 050) |
| CE認證 | 符合EU規則(EN 50 011) |
| 供貨范圍 | DSF30NG,操作手冊, 檢測單, Windows下軟件PYROSOFT Spot |
| (連接電纜、光纖電纜、光纖探頭, 請單獨訂貨) |
附件（機械附件、電氣附件、光學附件）
| 連接電纜3針 | 長度5 m, 10 m, 15 m, 20 m, 25 m或 30 m (DSF 30NG用) |
| 連接電纜12針 | 長度5 m, 10 m, 15 m, 20 m, 25 m或 30 m (DSF 34NG用) |
| USB-連接電纜 | 長度1.8 m (DSF 30NG用) |
| 光纖電纜 | 長度5 m, 6 m, 7.5 m, 10 m, 15 m, 20 m或 30 m,特殊不銹鋼襯 |
| 供電電源 | 24 V DC / 1 A |
| FOH-G用空氣吹掃器 | 無瞄準管，包含安裝支架 |
| FOH-G用空氣吹掃器 | 帶Inconel合金瞄準管 , 140mm長, 包含安裝支架 |
| FOH-G用空氣吹掃器 | 帶Inconel合金瞄準管 , 600mm,包含安裝支架 |
| FOH-G用空氣吹掃器 | 帶陶瓷瞄準管 , 300mm,開口, 包含安裝支架 |
| FOH-G用空氣吹掃器 | 帶陶瓷瞄準管 , 600mm,開口, 包含安裝支架 |
| 其它附件按要求定制。 |
光學鏡頭和系數
| 測量距離a (mm) | 0 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
| 光斑尺寸M (mm) | |||||||
| DSF 30NG (600~1800 °C) | 11 | 10.7 | 10.5 | 10 | 20 | 31 | 42 |
| DSF 34NG (600~1800 °C) | 11 | 10.7 | 10.5 | 10 | 20 | 31 | 42 |
玻璃窯爐一般采用這樣的安裝：
帶Inclonel瞄準管的30系列空氣吹掃器和安裝支架 帶空氣吹掃器的30_34系列安裝支架
安裝組合
產品圖片
DSF30NG、DSF34NG光纖探頭
DSF30NG、DSF34NG數據線
DSF30NG、DSF34NG電子盒
DSF30NG、DSF34NG光纖電纜
DSF30NG、DSF34NG安裝支架和空氣吹掃器

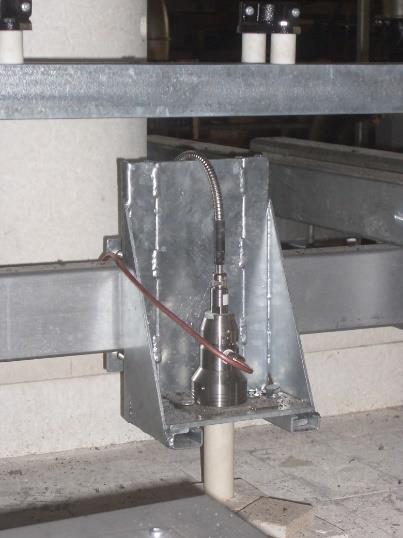

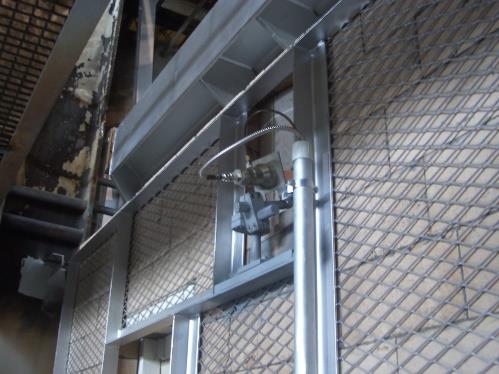

現場安裝實例
